Lugar de origem: | CHINA |
Marca: | TOB PTFE Self-Lubrication Bearings |
Certificação: | ISO 16949 |
Quantidade de ordem mínima: | Negociado |
---|---|
Preço: | negotiated |
Detalhes da embalagem: | Caixas e páletes |
Tempo de entrega: | Negociado |
Termos de pagamento: | T/T |
Habilidade da fonte: | Negociado |
Material: | Bronze suportado, de bronze, PTFE | Tipos: | Arbustos envolvidos, rolamento flangeado, arruela empurrada |
---|---|---|---|
Aplicação: | Máquina da metalurgia e máquinas de carcaça, máquinas de moldação consecutivas, máquinas do cemitéri | Certificação: | STEEL BACKED BUSHING, DIN 1494 / ISO 3547, LOW-MAINTENANCE |
Característica: | Baixo-manutenção e rolamentos lisos livre de manutenção | Detalhes da embalagem: | Páletes de madeira para caixas de embalagem da exportação padrão |
Realçar: | Bucha composta suportada de bronze de PTFE,Bucha composta métrica de PTFE,Bucha métrica livre da lubrificação |

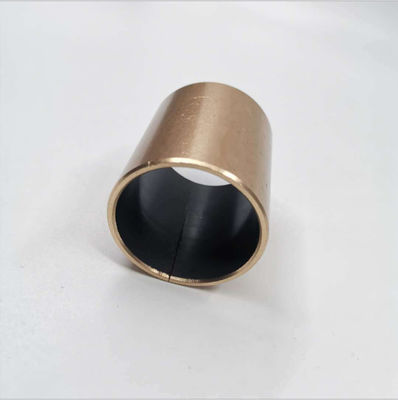

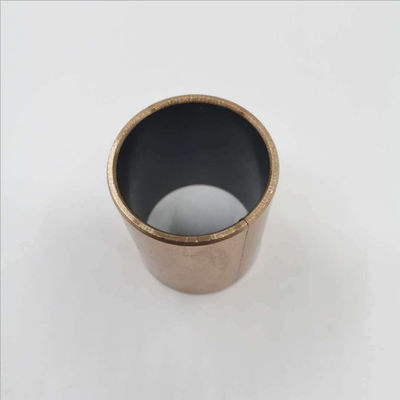

Gleitlagerbuchsen de alta qualidade, ponte suportada de bronze envolvida do metal que cobre PTFE alinhou feito por encomenda (livre de manutenção) da porcelana. SF-1B prices.self barato lubrificou arbustos lisos ou os rolamentos flangeados, arruela empurrada e tira, bronze suportado com a camada de bronze aglomerada enchida com o PTFE
Buchas deslizantes secas com dimensões métricas do composto da triplo-camada PTFE
material
Apropriado para movimentos rotatórios e oscilando lentos sob a carga radial e
operação livre de manutenção. Nenhuma lubrificação exigiu.
A bucha de bronze pode ser considerada como uma bucha composta padrão mais de alta qualidade de PTFE devido a seu revestimento protetor de bronze. Não somente que tem melhores capacidades deslizantes uma vez que a camada de PTFE é vestida fora, mas o revestimento protetor de bronze é igualmente não corrosivo. Isto pode ser de uma vantagem em aplicações úmidas e a pouca distância do mar.
A bucha de bronze é fabricada em uma linha de aglomeração em que o pó de bronze é derretido primeiramente no material do portador, dando lhe uma superfície áspera 20 ao µm 30 densamente. Durante a segunda etapa, o PTFE é derretido no material e nos ligamentos do portador na superfície de bronze áspera do pó. Após o processo da aglomeração, os painéis da matéria prima são rolados de acordo com a espessura padrão
O passo seguinte será cortar a matéria prima na forma retangular, que será rolada em um cilindro áspero. A última etapa será calibrar o cilindro cru pressionando o em um alojamento e empurrando um pino apropriado com a tolerância correta através das buchas. Este processo forçará as almofadas a supor sua forma redonda completa. Como um toque final, as chanfraduras serão cortadas dos soquetes.
Deslizando a camada
PTFE + ligação
Sedimento de bronze poroso
Revestimento protetor de aço
1. Uma mistura do polytetrafluoroethylene alterado (PTFE) e para conduzir (Pb) 0.01-0.03mm um material desgaste-resistente, que possa formar um filme de transferência durante a operação para proteger o eixo intermediário.
2. A camada de cobre do pó, 0.20-0.3mm, melhora a força de ligamento de PTFE/Pb e da camada de cobre, e tem a boa capacidade de carregamento e veste a resistência. Uma condutibilidade térmica mais alta pode rapidamente transferir o calor gerado durante a operação.
3. A placa de base de cobre é 0.7~2.3, que melhora a capacidade de carregamento e a transferência térmica do rolamento, e tem a melhor resistência de corrosão.
Superfície de deslizamento: | PTFE |
Material de apoio: | De bronze |
Carga dinâmica: | ² do ≤ 140 N/mm |
Carga estática: | ² do ≤ 200 N/mm |
Velocidade de deslizamento: | ≤ 2,5 m/s |
Valor de Fricition: | µ 0,02 - 0,20 |
Picovolt-valor máximo: | ² x m/s de 1,8 N/mm |
Tensão da temperatura: | -200 °C até +280 |
Manutenção: | livre de manutenção |
Alojamento da tolerância: | H7 |
Tolerância após a montagem: | H9 |
Tolerância do eixo: | f7 ou f8 |
Material do eixo: | De aço, endurecido ou untempered, Rz da aspereza < 2-3=""> |
Carregando os formulários disponíveis em dimensões padrão
Rolamentos métricos e buchas imperiais feitos sob medida: formulários de cobrimento com arbustos padrão em dimensões especiais, metade-buchas, formas especiais obtidas carimbando ou desenho profundo, personalizado cobrindo projetos
O rolamento de bronze de SF-1B é do fator de segurança alto, é particularmente terno para a temperatura do ofhigh da condição de trabalho e onde nenhum óleo pode ser adicionado ou onde a máquina deve trabalhar sucessivamente por muitos tempos. A bucha é amplamente utilizada na indústria de aço da metalurgia que inclui maneiras deslizantes de máquinas de moldação sucessivas, cimenta as bombas do reboco e transportes de espiralamento para o cimento. Pode igualmente ser pressionada em uma carcaça e em um trabalho de aço como um conjunto; pode igualmente ser feita como o tipo da flange que pode mover ambos em sentidos radiais e axiais.
A placa do desgaste feita do material de SF-IB pode ser usada em deslizar a parte do underprop da ponte. Pode estar a pressão de 130N/mm2 se nós usamos uma camada mais grossa do desgaste e pode ser substituto da placa pura de PTFE.
Capacidade de carga | ² de 140N/mm | Fricção Coef | 0.04~0.20 |
Temperatura | -195℃~280℃ | Limite do picovolt (seco) | ² de 3.8N/mm·m/s |
Limite de velocidade | 3m/s | Limite do picovolt (óleo) | ² de 50N/mm·m/s |
Suportada de bronze, de bronze com série de PTFE - buchas métricas
A série de cobrimento com arbustos de bronze é particularmente apropriada para o ambiente de alta temperatura onde nenhum óleo é eficiente e a máquina deve estar sob a condição de trabalho sucessiva do longo período.
PTFE de bronze que cobre séries é usado frequentemente nas indústrias de aço da metalurgia nas aplicações tais como arbustos para sulcos do rolo de máquinas de moldação sucessivas, cimenta as bombas do reboco, e os transportes de parafuso para o cimento. Podem igualmente ser compostos na carcaça de aço ou ser fabricados nos arbustos flangeados que podem mover ambos em sentidos radiais e axiais.
– Buchas retas
– Buchas flangeadas
– Buchas da arruela empurrada
– Buchas da tira
o não-óleo de bronze Cobre-baseado do gleitlager lubrificou os rolamentos secos compostos dos rolamentos | VSB-11
Este produto é bronze da lata baseou o interior do pó e PTFE surgiu e encheu-se com o material da anti-alto-temperatura. É muito seguro e usado especialmente no lugar não pode parar para o reparo e não pode adicionar o óleo devido à alta temperatura.
Este produto foi amplamente utilizado em várias partes deslizantes mecânicas, tais como a máquina de impressão, o elevador, a máquina de matéria têxtil, a máquina do cigarro, a máquina da aptidão, o transporte hidráulico, o micro-motor, a válvula de solenoide, o automóvel e a maquinaria agrícola e da silvicultura.
O carregamento de rolamento é um tipo do rolamento de rolamento, que é baseado na placa de aço laminada de alta qualidade e aglomerado com pó de bronze esférico poroso no meio, e aglomerado então com uma mistura de PTFE e fibra na superfície do pó de bronze esférico poroso, e rolou.
Este produto tem as características do coeficiente pequeno da fricção, da resistência de abrasão, da boa resistência de corrosão e da auto-lubrificação. Usar este produto pode reduzir o custo, reduzir o volume mecânico, evitar o fenômeno do eixo que morde e reduzir o ruído mecânico e outras características.
(1) [N/mm2] Carga P
As cargas e a vida útil maiores do carregamento são curtos; a flutuação da carga é uma influência mais grande, maior em carregar a vida, carregando a esperança de uma vida mais curto; se, em todo caso, a carga máxima não pode ser mais do que o valor permissível máximo teórico da carga. A carga é igual à carga de trabalho real dividida pela área do rolamento, a fórmula é P=F/(D*B).
(2) velocidade [m/s] V e picovolt
A vida ativa do rolamento depende do valor do picovolt, isto é, a carga real [N/mm2] P e o produto da velocidade de deslizamento [m/s] V, menor o valor do picovolt, mais longa a vida de carregamento.
(3) [OC] T
Carregar a vida igualmente depende do uso da temperatura de carregamento, assim que no projeto e na seleção das partes relevantes das características da dissipação de calor.
(4) aspereza de superfície das peças de moedura
A aspereza de superfície do contato das peças do rolamento e do rolamento do rolamento deve estar entre Ra0.2~Ra0.8, e o rolamento não pode ser afiado em processo do conjunto e do uso.
(5) porções do material de superfície da moedura, as peças de moedura surgem o grau áspero são um fator que influencia a vida útil da luva do eixo, geralmente um alcance de superfície das exigências inferior ou igual a Ka de 0,4 m.
(6) outros fatores tais como o projeto do assento de carregamento, da condição da lubrificação, etc….
1. A espessura 0.01~0.03mm da mistura de PTFE/fibre, fornece um filme inicial excelente de transferência, que revista eficazmente as superfícies de acoplamento do conjunto de carregamento, formando um tipo filme contínuo do óxido do lubrificante.
2. aglomerou a espessura de bronze 0.20-0.35mm do pó, fornece a condutibilidade térmica máxima longe da superfície de carregamento, igualmente serve como um reservatório para a mistura de PTFE/Fibre.
3. o revestimento protetor de bronze, fornece a capacidade de carga excepcionalmente alta, a dissipação de calor excelente e a resistência de corrosão muito boa.
· Material composto do Metal-polímero
· De bronze suporte + sedimento de bronze poroso +
· PTFE + ligação
Deslizando a camada PTFE + ligação Sedimento de bronze poroso Revestimento protetor de bronze |
Segundo condições operacionais
Carga máxima | Estática | 250N/mm2 |
Dinâmico | 140N/mm2 | |
Velocidade máxima | Seco | 2m/s |
Lubrificação | >2m/s | |
Picovolt máximo (seco) | A curto prazo | 3.6N/mm2*·m/s |
Contínuo | 1.8N/mm2*·m/s | |
Temp. | -195℃~+2800℃ | |
Coeficiente da fricção | 0.03~0.20 | |
Condutibilidade térmica | 70W (m·k) - 1 | |
Coeficiente da expansão térmica | 17*10-6k-1 |
DISPONIBILIDADE
Carregando os formulários disponíveis em dimensões padrão
· Arbustos cilíndricos
· Arbustos flangeados
· Deslizando placas
Carregando os formulários feitos sob medida: formulários padrão em dimensões especiais, em arruelas empurradas, arruelas de pressão flangeadas, metade-rolamentos, formas especiais obtidas carimbando ou desenho profundo, personalizado carregando o TAMANHO das BUCHAS do designsCUSTOMER
